联动控制台的小知识

发布时间:202020-04-15 14:53:15
联动控制台的设备在生活中虽然接触的不少,但是单独拿出来联动控制台很少有人知道它是干什么的,也不了解,下面就单选出一个型号的联动控制台进行讲解。

THQ1系列联动控制台由保护式的左、右控制箱,活动式座椅和脚踏开关组成。右箱装有紧急开关,左箱装有电锁,起动按钮和指示灯,或其它元件。联动台所用触头组共有直流10安、交流10安、25安、60安等四种规格。

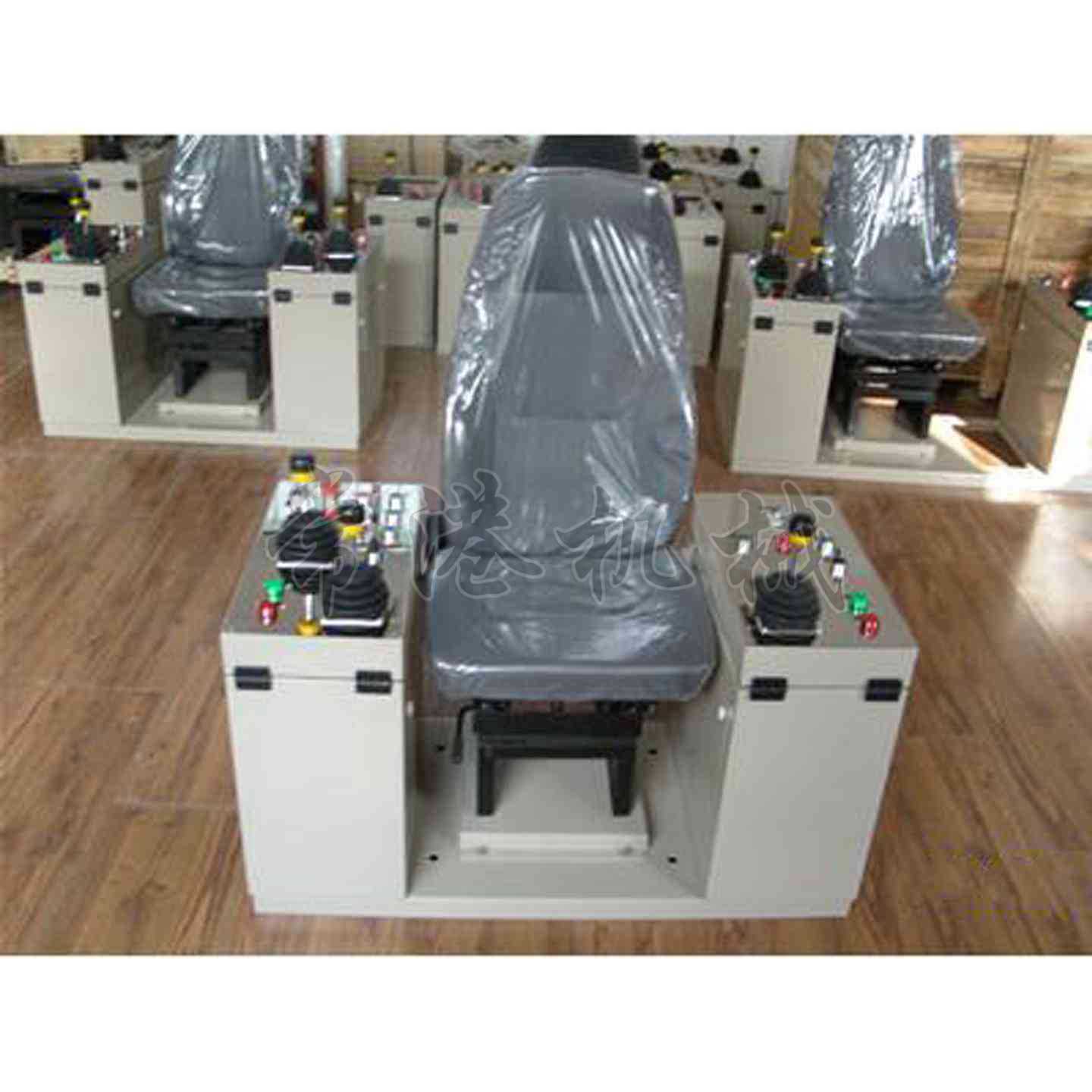

联动控制台


联动控制台操纵手柄是球形。为避免由于起重机震动和意外碰撞使操纵机构误动作,该手柄带有零位自锁装置。手柄由上下两半球组成,只有提握下半球时,才能使手柄离开零位,操动机构。当手柄离开零位时,即可将下半球松开,继续操作。若经常采用反接制动停车,感到操纵不便时,可将手柄下半球提起再顺时针旋转,让下半球固定在提起位置,使零位自锁装置不起作用。六机构后手柄有下按式的零位自锁装置。

机械传动部份装在箱体上部的罩内,该传动机构分为单手柄联动操纵机构、抓斗双手柄操纵机构、主付钩双手柄操纵机构、单手柄操纵机构以及单手柄水平操纵机构。手柄运动都是用直齿齿轮传动凸轮轴的。控制器的凸轮轴均为立式布置,传动部份各支点全部用滚动轴承,以降低功率损耗。

联动控制台定位棘轮3毫米厚钢板冲压而成的,并经过处理而获得较高耐磨性。棘轮上冲有六个定位孔,定位螺钉装入位置不同的孔内,即可决定操纵手柄的档位数。在左右各六档的范围内,档位数可以任意选择。定位棘轮弹簧力是可以调整的,这样就可以根据具体情况,在分档清楚的前提下,调整棘轮弹簧力使手柄操纵力在许可的范围内。

凸轮为黑色酚醛注射料,其结构为插入式,这样不仅保证了装配位置准确,而且如欲变换触头分合程序时,可以方便地取下任意凸轮,不必将整台产品大拆大卸。

联动控制台触头组结构分为两种:10安和25安触头组除银接点直径不同外,其余结构都是一样的。60安触头组为另一种结构形式。因两种结构安装尺寸不同,因此各有不同的安装支板。其中10安触头组可以在银点下面嵌装磁钢,以用于直流控制回路。

箱体用2毫米钢板制成,四周均可开启,供配线和维修用,传动机构和触头系统可以一起从箱体内取出。

坐椅底脚不固定,可以任意挪动,坐椅上下可调,左右可转,靠背可舒适地托垫于人体的腰背部,并可随人体前后倾斜。脚踏开关为防尘式,内装LX3~11K行程式开关,用于交流380伏,直流220伏,额定发热电流为6A。触头数为一付常驻机构开,一付常闭,该脚踏开关适用于控制音响装置。

脚踏开关在配线和维修时,首先按下脚踏开关由侧面轴销,取下踏盖然后方可卸下螺钉将盖打开。
