电缆卷筒的结构特点
发布时间：202020-03-13 14:13:39

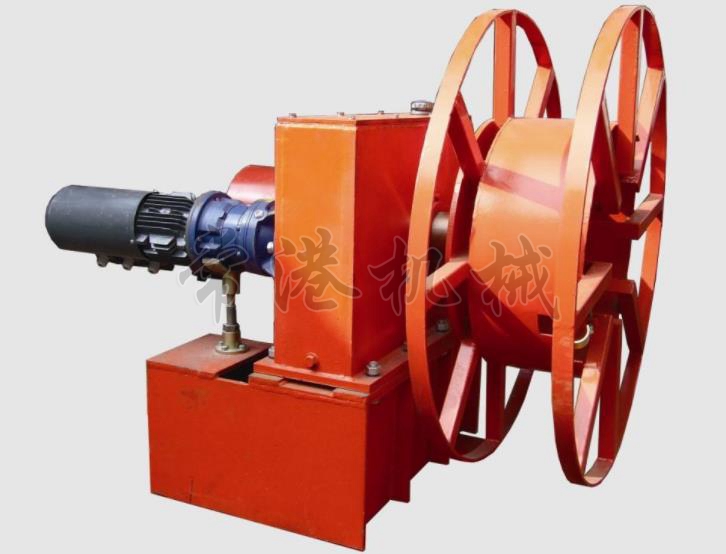

电缆卷筒的结构特点及型号 弹簧式电缆卷筒顾名思义，是一种以蜗卷弹簧做为动力，能实现自动卷取电力电缆或者信号电缆的装置设备。
电缆卷筒的结构特点及型号 弹簧式电缆卷筒顾名思义，是一种以蜗卷弹簧做为动力，能实现自动卷取电力电缆或者信号电缆的装置设备。当用电设备(如行车或小车等移动设备)移动时，拉动卷筒放缆，这时平面蜗卷弹簧卷绕在芯轴上，弹簧储蓄能量。当用电设备返回的时候，在弹簧力的作用下，卷筒会反方向旋转，实现同步收卷电缆。
电缆卷筒的结构特点：
1、结构简单，调试、安装、维护都比较方便
2、以平面蜗卷弹簧为动力，没有电耗，工作更加可靠
3、设置了可逆转的机构，能防止卷筒因逆转而折断弹簧
4、采用集电滑环——碳刷架结构来传递电能，供电平稳连续。
电缆卷筒的设计要求
在设计时考虑到设备的工作温度状况，保证在任何状态下都不会超过该设备的温度值，并要为操作员提供一个能够切断车上电缆电源的装置。其次保证电缆卷筒在使用车辆运行到速度正常卷曲电缆时，需要一个用来使电缆卷筒空转或超过额定要求自动中断驱动的装置，对电缆起到保护作用。在紧邻车辆的电缆进入点、电缆卷筒滑环输出侧应当配备隔离开关。
运作时电缆进入电缆卷筒后，需要压紧装置进行固定，防止电缆脱落，限制装置的装备能够防止电缆过松或过紧的状况。电缆卷筒的收放终端和方向应与起重设备联锁。在设计时还要记得查看剩余电流保护装置，保证剩余电流与分断时间的乘积不超过30mA/s。
在设计上符合以上要求，生产出的电缆卷筒才能够较好地适应一般性生产工作环境。
